CB Rohrtüren

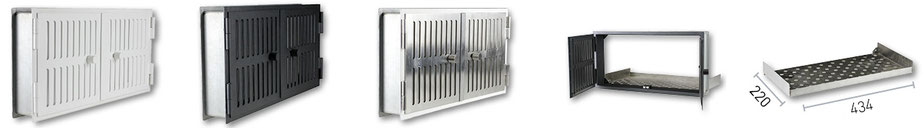

Die CB Rohrtüren zeichnen sich durch das schlichte und zeitlose Design aus. Sie sind erhältlich in „2-kachliger Ausführung“ mit zwei Türen und in „1-kachliger Ausführung“ mit einer Türe. Die Materialausführungen sind weiß, schwarz, Edelstahl/weiß und Edelstahl/schwarz. Ganz besonders hervorzuheben ist der separate, sehr massiv gearbeitete Einbaurahmen, welcher während der Ofenmontage einzeln eingebaut wird. Die eigentliche Rohrtüre mit Rahmen wird dann erst nach Ofenfertigstellung eingebaut bzw. am Einbaurahmen verschraubt. Somit ist eine Verschmutzung bzw. Beschädigung der Rohrtüre während der Bauphase ausgeschlossen. Auch ein Abkleben ist dadurch nicht mehr notwendig. Komplettiert wird das Rohrtürenprogramm durch die passenden Abstellbleche (auch in Edelstahl erhältlich).

Hier geht's zur Technischen Zeichnung



CB Rohrtüren - einflüglig


Artikel-

nummer

Außenmaß

Freier
Querschnitt

Ausführung / Farbe

Listenpreis
rt2323etd1 23 x 23 400    Türe / Rahmen weiß 131,00
rt2323etd2 23 x 23 400    Türe / Rahmen schwarz

121,00

rt2323etd3 23 x 23 400    Türe Edelstahl / Rahmen weiß 229,90
rt2323etd4 23 x 23 400    Türe Edelstahl / Rahmen schwarz 219,20

CB Rohrtüren - zweiflüglig


Artikel-

nummer

Außenmaß

Freier
Querschnitt

Ausführung / Farbe

Listenpreis
rt4523ztd1 45 x 23 800    Türe / Rahmen weiß 195,50
rt4523ztd2 45 x 23 800    Türe / Rahmen schwarz

177,40

rt4523ztd3 45 x 23 800    Türe Edelstahl / Rahmen weiß 328,10
rt4523ztd4 45 x 23 800    Türe Edelstahl / Rahmen schwarz 317,40

CB Rohrtüren - Abstellblech


Artikel-

nummer

Außenmaß

Ausführung / Farbe

Listenpreis
rt4523abw 45 x 23     weiß 40,70
rt4523abs 45 x 23    schwarz

40,70

rt4523abes 45 x 23    Edelstahl 69,50

Die eigentliche Rohrtüre (mit Rahmen) wird dann erst nach Ofenfertigstellung eingebaut bzw. am Einbaurahmen verschraubt. Somit ist eine Verschmutzung bzw. Beschädigung der Rohrtüre während der Bauphase ausgeschlossen. Auch ein Abkleben ist dadurch nicht mehr notwendig.



Angegebene Querschnitte bezogen auf geöffnete Türen.


Das eigentliche Lüftungsgitter kann durch die Einstellschrauben final ausgerichtet und justiert werden.


Rohrtüre erst nach Ofenfertigstellung in den Rahmen einbauen.
